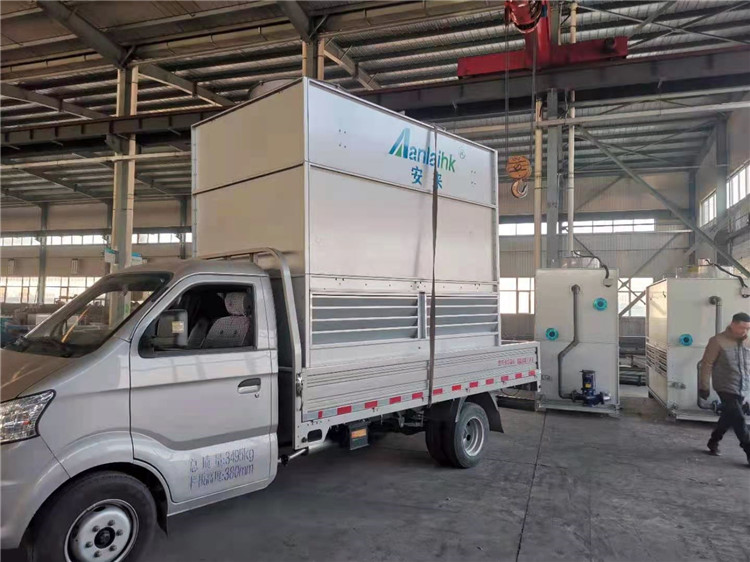

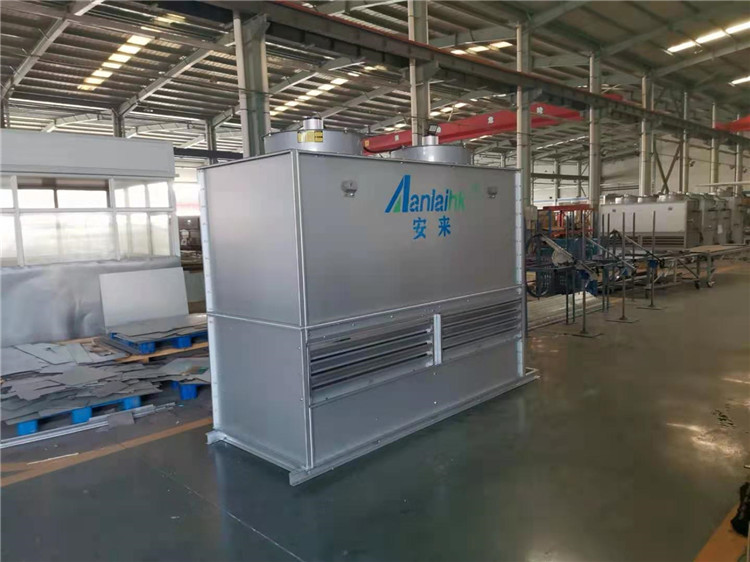

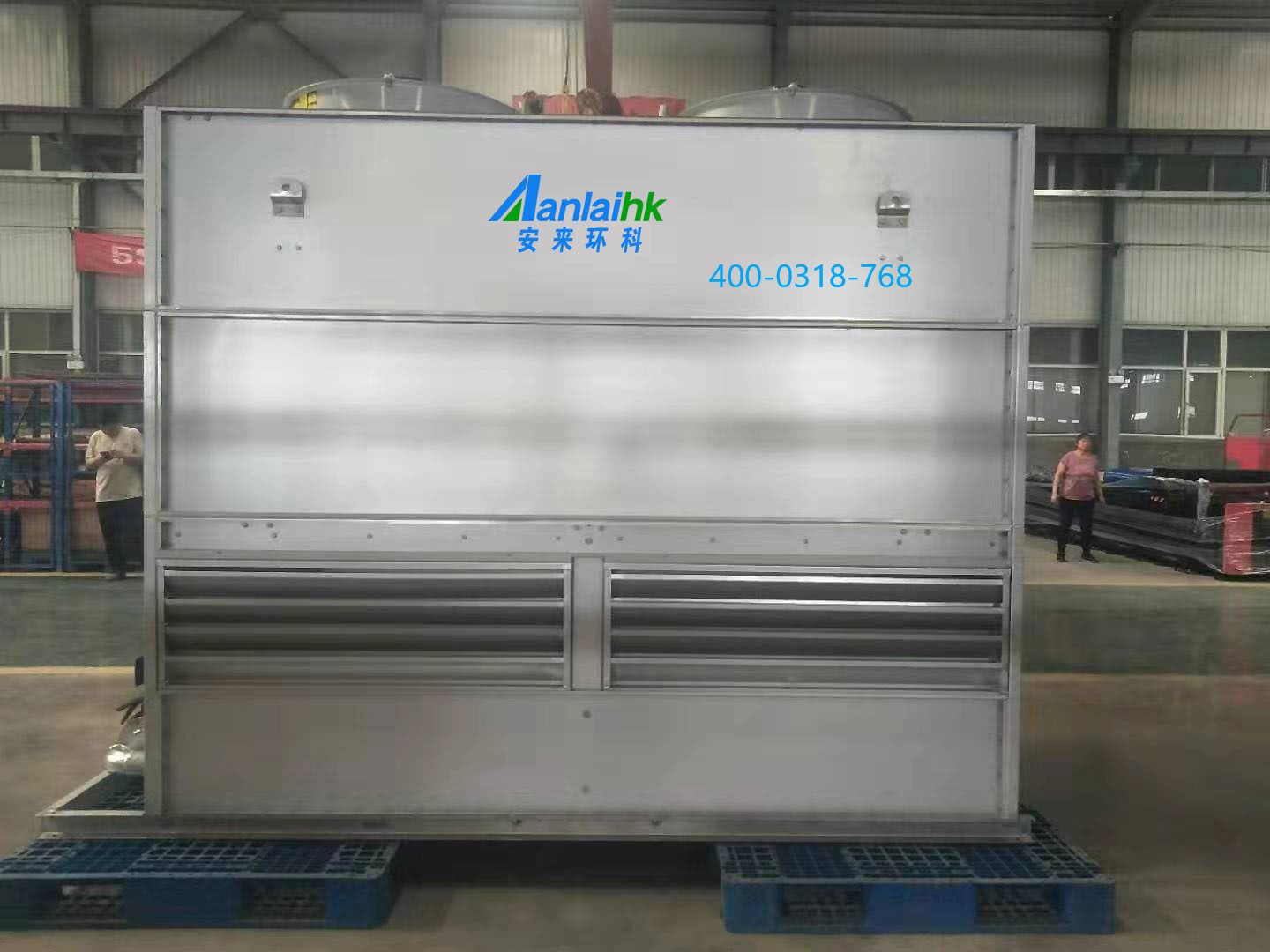

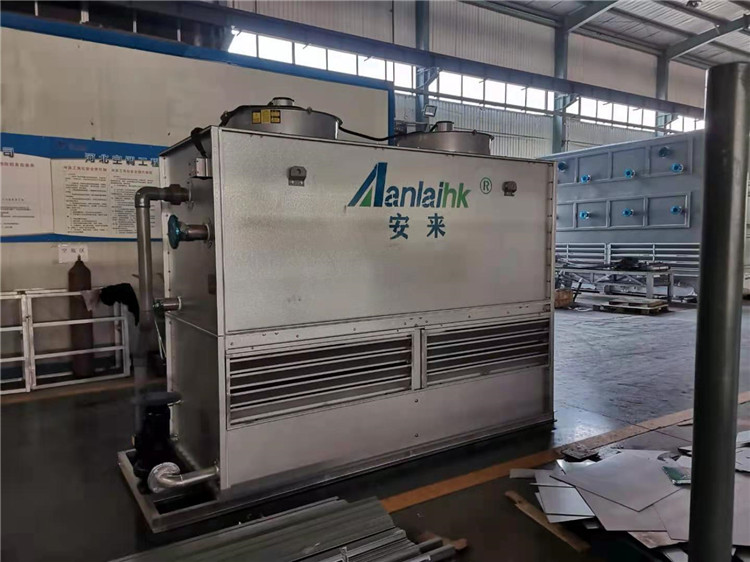

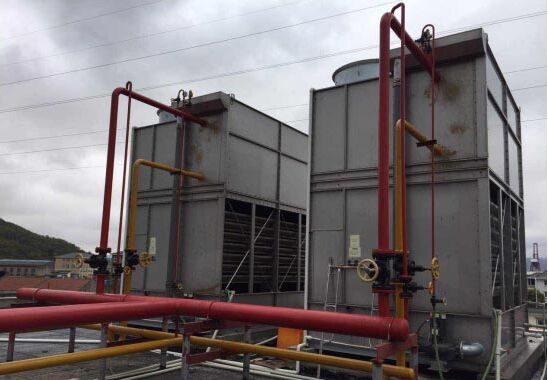

蒸發式冷凝器又稱冷卻器，蒸發器，是空調系統的機件，能將管子中的熱量，以很快的方式，傳到管子附近的空氣，把氣體或蒸氣轉變成液體的裝置。所有的冷凝器都是把氣體或蒸氣的熱量帶走而運轉的。對某些應用來說，氣體必須通過一根長長的管子（通常盤成螺線管），以便讓熱量散失到四周的空氣中，銅之類的導熱金屬常用于輸送蒸氣。為提高冷凝器的效率經常在管道上附加散熱片以加速散熱。



根據冷卻介質種類的不同，冷凝器可歸納為四大類：

    ⑴水冷卻式冷凝器：在這類冷凝器中，制冷劑放出的熱量被冷卻水帶走。冷卻水可以是一次性使用，也可以循環使用。水冷卻式冷凝器按其不同的結構型式又可分為立式殼管式、臥式殼管式和套管式等多種。

    ⑵空氣冷卻式冷凝器（又叫風冷式）：在這類冷凝器中，制冷劑放出的熱量被空氣帶走。空氣可以是自然對流，也可以利用風機作強制流動。這類冷凝器系用于氟利昂制冷裝置在供水不便或困難的場所。

    ⑶水—空氣冷卻式冷凝器：在這類冷凝器中，制冷劑同時受到水和空氣的冷卻，但主要是依靠冷卻水在傳熱管表面上的蒸發，從制冷劑一側吸取大量的熱量作為水的汽化潛熱，空氣的作用主要是為加快水的蒸發而帶走水蒸氣。所以這類冷凝器的耗水量很少，對于空氣干燥、水質、水溫低而水量不充裕的地區乃是冷凝器的優選型式。這類冷凝器按其結構型式的不同又可分為蒸發式和淋激式兩種。

    ⑷蒸發—冷凝式冷凝器：在這類冷凝器中系依靠另一個制冷系統中制冷劑的蒸發所產生的冷效應去冷卻傳熱間壁另一側的制冷劑蒸汽，促使后者凝結液化。如復疊式制冷機中的蒸發—冷凝器即是。



將高溫高壓的氣態制冷劑熱量傳給大氣，釋放氣化熱的制冷劑氣體凝結成液體。



一般制冷機的制冷原理壓縮機的作用是把壓力較低的蒸汽壓縮成壓力較高的蒸汽，使蒸汽的體積減小，壓力升高。



    壓縮機吸入從蒸發器出來的較低壓力的工質蒸汽，使之壓力升高后送入冷凝器，在冷凝器中冷凝成壓力較高的液體，經節流閥節流后，成為壓力較低的液體后，送入蒸發器，在蒸發器中吸熱蒸發而成為壓力較低的蒸汽，再送入蒸發器的入口，從而完成制冷循環。
