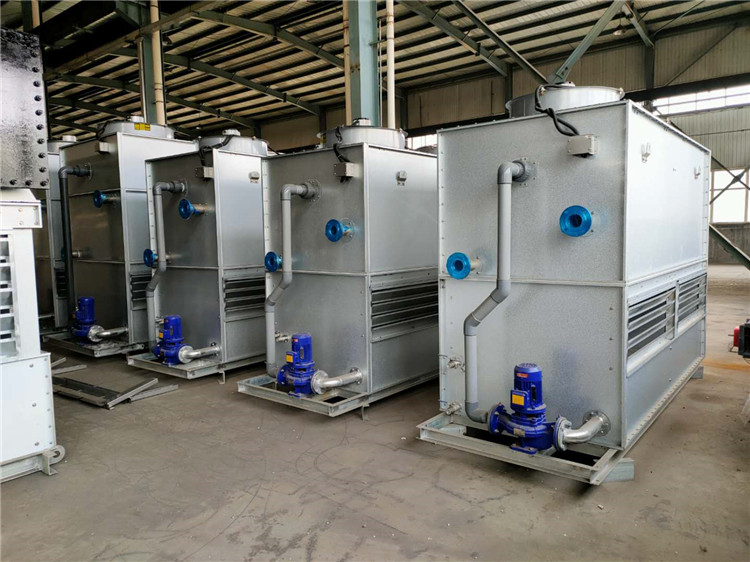

橫流閉式冷卻塔

橫流閉式冷卻塔工作原理

WT系列閉式橫流冷卻塔由上下兩個箱體組成，上箱體左面為換熱填料，右面為風機引風通道，下箱體左面為換熱盤管，右面為檢修通道及風機引風通道，運行時工作流體（水、油或其他液體）在下箱盤管中流到，盤管外壁被流經換熱填料降溫過的噴淋水包裹從而形成水膜，流體的熱量通過管壁傳遞為管外的水膜，水膜在風的作用下不斷的蒸發潛熱帶走，風與噴淋水同向流動的形式減少了水垢的形成并強化了換熱，經過盤管換熱后的噴淋水降落到噴淋水槽里面一供下-才循環使用，經過換熱后的濕熱空氣被風機排入大氣，在排出大氣的過程中流經脫水器，熱空氣被帶走，里面的水分被脫水器分離出來，降落到水槽以便于下一次循環使用，大大降低了水的消耗，為用戶借用用水量。

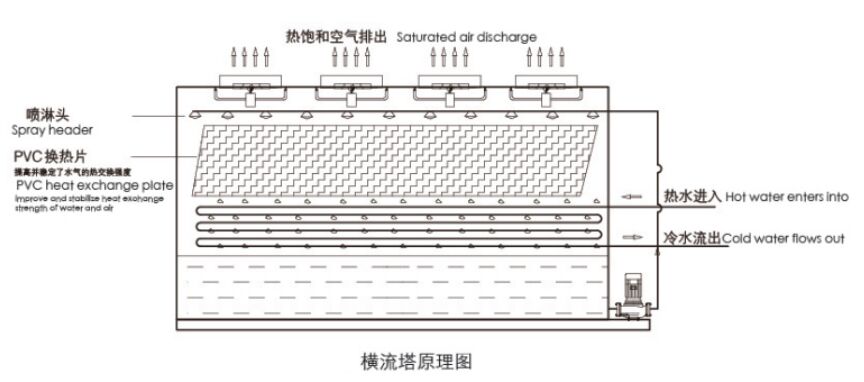

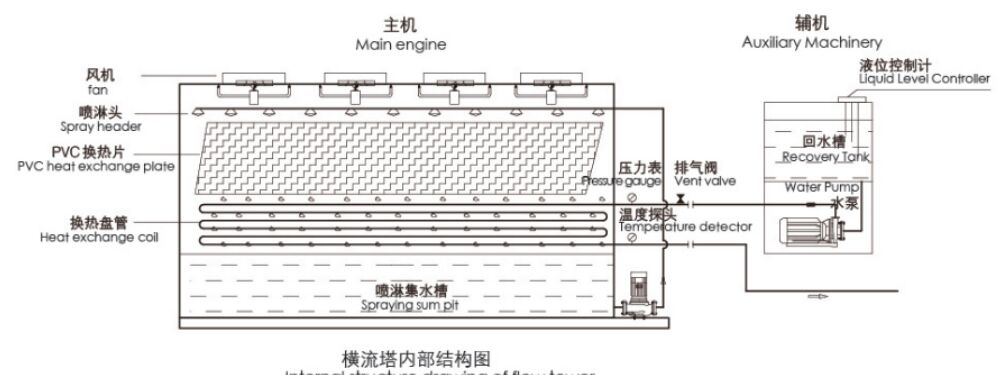

橫流閉式冷卻塔內部結構圖及工作原理圖；

產品特點

1、熱交換性能卓越

WT系列產品運用了風水同向向二次換熱的盤管與填料相結合的技術，有效避免了盤管外壁的干點和結構的形成，實現了高效換熱，噴淋水經噴淋泵和布水器的布水先經過填料冷卻之后再噴灑在盤管外壁，噴淋水溫在噴灑在盤管外壁之前已經講過一次降溫，低溫的水不容易在盤管外壁形成水垢。

2、檢修方便

采用人性化的塔體架構設計，設備設有專門的人員檢修通道，檢修人員可實現無停機狀態下的檢修，整體塔體外板無一次焊接，全部采用高強度螺栓對接，方便檢修人員拆卸。

3、運行成本低

由于產品獨特的結構形式，具有高效換熱性能，冷卻溫度低，節水，節電，低噪音和維修維護成本低。

4、占地面積少，基建投資少

WT產品集換熱器、循環水泵、冷卻塔及相關管路為一體，結構緊湊，占地面積小，基礎設施投資少。

5、故障率低

WT系列產品所使用的風機和噴淋泵均采用優質軸承，除此無其他磨損運轉部件，風機采用直連式結構，無皮帶結構帶來的傳動損失，噪音低故障率少，維護和維修成本低。
